Каркасная система звукоизоляции стены “ОПТИМА”
Каркасная система звукоизоляции стен SoundGuard, со сбалансированным соотношением “толщина-эффективность”. Благодаря основному элементу, звукоизоляционным панелям SoundGuard Экозвукоизол, система качественно снижает шум бытовых приборов, криков и лая собак, шум ремонтных работ. Применяется в многоквартирных домах комфорт- и бизнес-класса, медучреждениях, отелях, детских садах и т.д.
Индекс изоляции воздушного шума стены совместно с системой:
- Rw = 54 дБ (на основании из газоблока толщиной 75 мм)
- Rw = 59 дБ (на основании из газоблока толщиной 200 мм)
- Rw = 60 дБ (на основании из полнотелого кирпича толщиной 120 мм)
- Rw = 65 дБ (на основании из монолитного ж/б толщиной 140 мм)
Индекс дополнительной звукоизоляции ΔRw ~ 14 – 20 дБ
Толщина системы – 79,5 мм
| Материалы SoundGuard | |||||||
| Материал | Цена | Расход / м2 | Площадь | Количество | Стоимость | ||
|---|---|---|---|---|---|---|---|
|
Звукоизоляционная панель SoundGuard ЭкоЗвукоИзол 101034 |
1419 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|
Звукоизоляционный влагостойкий гипсокартон Gipsofon 2,5м 141301 |
870 руб. | 1.05 | 10 м2 | 0 | 0 руб. | |
|
Плита звукопоглощающая SoundGuard ЭкоАкустик 30 201288 |
1320 руб. | 1.00 | 10 м2 | 0 | 0 руб. | |
|
Виброизоляционное крепление SoundGuard Vibro М 321184 |
230 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 27 351042 |
588 руб. | 2.00 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 50 351044 |
792 руб. | 1.60 | 10 м2 | 0 | 0 руб. | |
|
Виброакустический герметик SoundGuard 7 кг 291062 |
2820 руб. | 0.12 | 10 м2 | 0 | 0 руб. | |
|
Клейкая лента SoundGuard Tape 491111 |
451 руб. | 2.50 | 10 м2 | 0 | 0 руб. | |
|
Шайба виброкомпенсирующая SoundGuard ВиброШайба 301194 |
1500 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|

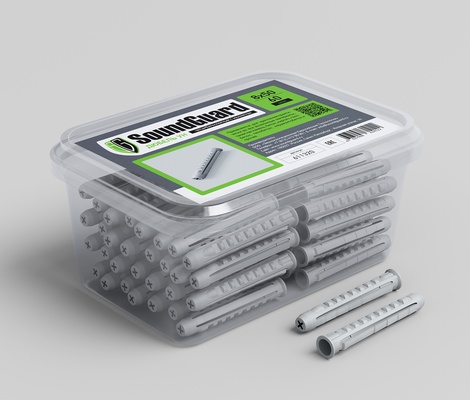

Дюбели SoundGuard УН 8х50 611321 |
250 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|

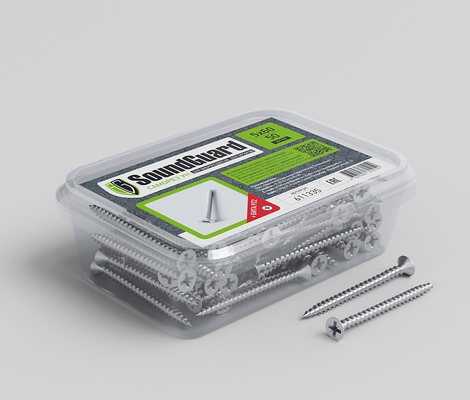

Саморезы SoundGuard УН 5х60 611335, 611305 |
235 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|
Дюбели SoundGuard УН 6х50 (100 штук) 611315 |
400 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard УН 5х50 611330, 611295 |
225 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard ГМ 3,5х32 611200 |
300 руб. | 12.50 | 10 м2 | 0 | 0 руб. | |
|
Саморезы Soundguard XTN 3,9x41 611203 |
600 руб. | 17.00 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard 4,2х13 (200 штук) 611241 |
300 руб. | 14.00 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный направляющий SoundGuard Strong ППН 27/28 190600 |
190 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный SoundGuard Strong ПП 60/27 190500 |
255 руб. | 1.60 | 10 м2 | 0 | 0 руб. | |
| Итого Материалы SoundGuard: 16264 руб. | |||||||
|
Итого (при площади звукоизоляции
10 м2):
16264 руб.
Цена за 1 м2: 1626 руб. |
|||||||

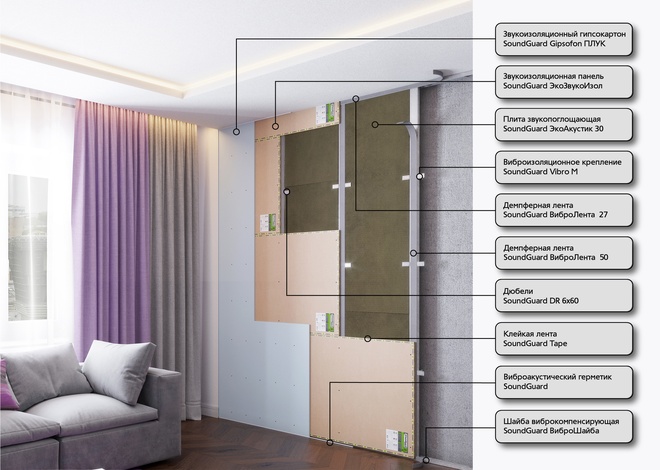

К стене с помощью виброизоляционного крепления
SoundGuard Vibro M крепится металлический каркас из профилей SoundGuard Strong. Места соприкосновения профилей с ограждающими конструкциями и звукоизоляционными листовыми материалами проклеиваются демпферной лентой SoundGuard ВиброЛента. Внутреннее пространство каркаса заполняется звукопоглощающей плитой SoundGuard ЭкоАкустик 30. На каркас крепится звукоизоляционная панель SoundGuard ЭкоЗвукоИзол, которая закрывается листом звукоизоляционного гипсокартона Gipsofon.
Индекс изоляции воздушного шума стены совместно с системой:
| На основании из газоблока толщиной 75 мм: | На основании из газоблока толщиной 200 мм: | На основании из полнотелого кирпича толщиной 120 мм: | На основании из монолитного ж/б толщиной 140 мм: |
| Rw = 54 дБ | Rw = 59 дБ | Rw = 62 дБ | Rw = 65 дБ |
Индекс дополнительной звукоизоляции ΔRw ~ 14 – 20 дБ
БОРЕТСЯ С ШУМОМ:
Плюсы:
- Не требуется выравнивание стены.
- Хорошо защищает от воздушного и ударного шумов.
- Рекомендуется применение звукоизоляционных коробов.
Минусы:
- Для крепления тяжелых предметов нужно заранее устанавливать закладные детали.
- Не рекомендуется применение в помещениях с повышенным уровнем влажности.
Примечание: Окончательный способ крепления виброизоляционных подвесов и виброкомпенсирующих шайб SoundGuard ВиброШайба определяется на месте монтажа исходя из материала основания, его толщины и конструктивных особенностей.
