Каркасная система звукоизоляции стены “БАЗИС”
Самая тонкая из каркасных систем звукоизоляции стен SoundGuard. При минимальной занимаемой площади, эффективно снижает воздушный и ударный шум. Применяется в многоквартирных и загородных домах, а также в нежилых помещениях.
Индекс изоляции воздушного шума стены совместно с системой:
- Rw = 51 дБ (на основании из газоблока толщиной 75 мм)
- Rw = 58 дБ (на основании из газоблока толщиной 200 мм)
- Rw = 59 дБ (на основании из полнотелого кирпича толщиной 120 мм)
- Rw = 63 дБ (на основании из монолитного ж/б толщиной 140 мм)
Индекс дополнительной звукоизоляции ΔRw ≤ 17 дБ
Толщина системы – 79 мм
| Материалы SoundGuard | |||||||
| Материал | Цена | Расход / м2 | Площадь | Количество | Стоимость | ||
|---|---|---|---|---|---|---|---|
|
Звукоизоляционный влагостойкий гипсокартон Gipsofon 2,5м 141301 |
1254 руб. | 2.10 | 10 м2 | 0 | 0 руб. | |
|
Плита звукопоглощающая SoundGuard Basalt 50 201052 |
1508 руб. | 1.00 | 10 м2 | 0 | 0 руб. | |
|
Виброизоляционное крепление SoundGuard Protektor S 311075 |
190 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|
Виброакустический герметик SoundGuard 7 кг 291062 |
3154 руб. | 0.02 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 27 351042 |
832 руб. | 1.00 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 50 351044 |
1154 руб. | 1.60 | 10 м2 | 0 | 0 руб. | |
|
Лента виброизоляционная SoundGuard Vibrolock 100 211228 |
980 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|
Шайба виброкомпенсирующая SoundGuard ВиброШайба 301194 |
1678 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Дюбели SoundGuard УН 8х50 611321 |
330 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard УН 5х60 611335, 611305 |
279 руб. | 2.20 | 10 м2 | 0 | 0 руб. | |
|
Дюбели SoundGuard УН 6х50 (100 штук) 611315 |
550 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard УН 5х50 611330, 611295 |
279 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard 4,2х13 (200 штук) 611241 |
336 руб. | 14.00 | 10 м2 | 0 | 0 руб. | |
|
Саморезы Soundguard XTN 3,9x33 611202 |
594 руб. | 17.00 | 10 м2 | 0 | 0 руб. | |
|
Саморезы Soundguard XTN 3,9x41 611203 |
671 руб. | 17.00 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный направляющий SoundGuard Strong ППН 27/28 190600 |
179 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный SoundGuard Strong ПП 60/27 190500 |
266 руб. | 1.60 | 10 м2 | 0 | 0 руб. | |
| Итого Материалы SoundGuard: 16264 руб. | |||||||
|
Итого (при площади звукоизоляции
10 м2):
16264 руб.
Цена за 1 м2: 1626 руб. |
|||||||

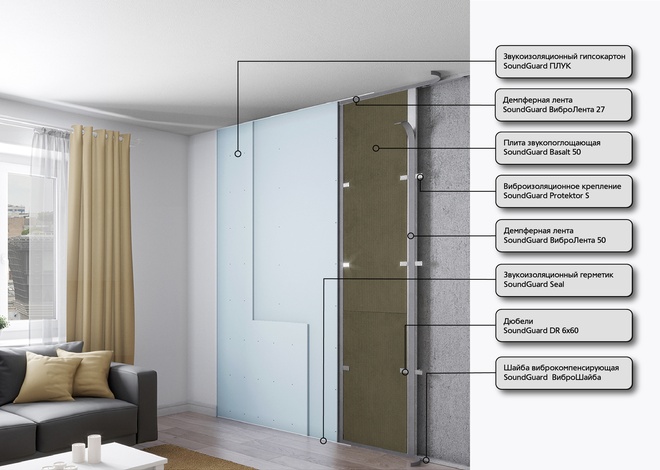

К стене с помощью виброизоляционного крепления
SoundGuard Protektor S крепится металлический каркас из профилей SoundGuard Strong. Места соприкосновения профилей с ограждающими конструкциями и звукоизоляционными листовыми материалами проклеиваются демпферной лентой SoundGuard ВиброЛента. Внутреннее пространство каркаса заполняется звукопоглощающей плитой SoundGuard Basalt 50. Финишным слоем системы является два листа звукоизоляционного гипсокартона SoundGuard Gipsofon.
Индекс изоляции воздушного шума стены совместно с системой:
| На основании из газоблока толщиной 75 мм: | На основании из газоблока толщиной 200 мм: | На основании из полнотелого кирпича толщиной 120 мм: | На основании из монолитного ж/б толщиной 140 мм: |
| Rw = 51 дБ | Rw = 58 дБ | Rw = 59 дБ | Rw = 63 дБ |
Индекс дополнительной звукоизоляции ΔRw ~ 12 – 17 дБ
СИСТЕМА ЗАЩИЩАЕТ ОТ ЩУМА:
Плюсы:
- Не требуется выравнивание стены.
- Хорошо защищает от воздушного и ударного шумов.
- Рекомендуется применение звукоизоляционных коробов.
Минусы:
- Для крепления тяжелых предметов нужно заранее устанавливать закладные детали.
Примечание: Окончательный способ крепления виброизоляционных подвесов и виброкомпенсирующих шайб SoundGuard ВиброШайба определяется на месте монтажа исходя из материала основания, его толщины и конструктивных особенностей.
