Система звукоизоляции потолка “БАЗИС”
Самая тонкая система звукоизоляции потолка в линейке решений SoundGuard. Позволяет добиться снижения воздушного и ударного шума. Применяется в многоквартирных и загородных домах.
Индекс изоляции воздушного шума перекрытия совместно с системой:
- Rw = 63 дБ (на ж/б плите перекрытия толщиной 140 мм)
- Rw = 66 дБ (на ж/б плите перекрытия толщиной 180 мм)
Индекс дополнительной звукоизоляции ΔRw ≤ 12 дБ
Толщина системы – 79,0 мм
| Материалы SoundGuard | |||||||
| Материал | Цена | Расход / м2 | Площадь | Количество | Стоимость | ||
|---|---|---|---|---|---|---|---|
|
Звукоизоляционный влагостойкий гипсокартон Gipsofon 2,5м 141301 |
870 руб. | 2.10 | 10 м2 | 0 | 0 руб. | |
|
Плита звукопоглощающая SoundGuard Basalt 50 201052 |
1508 руб. | 1.00 | 10 м2 | 0 | 0 руб. | |
|

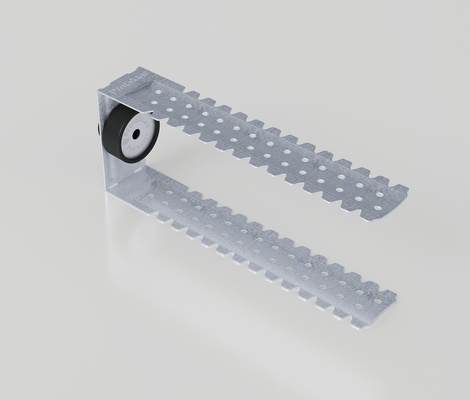

Виброизоляционное крепление SoundGuard Protektor S 311075 |
160 руб. | 2.60 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 27 351042 |
588 руб. | 1.00 | 10 м2 | 0 | 0 руб. | |
|
Демпферная виброгасящая лента SoundGuard ВиброЛента 50 351044 |
792 руб. | 3.90 | 10 м2 | 0 | 0 руб. | |
|
Лента виброизоляционная SoundGuard Vibrolock 100 211228 |
980 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|
Виброакустический герметик SoundGuard 7 кг 291062 |
2820 руб. | 0.02 | 10 м2 | 0 | 0 руб. | |
|

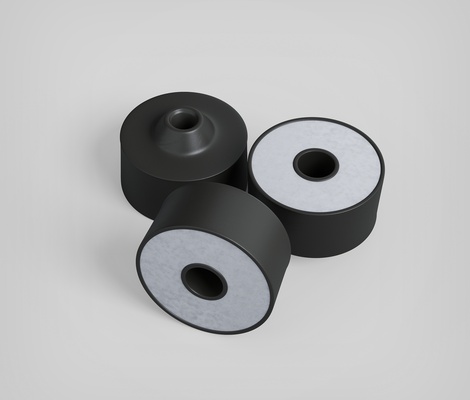

Шайба виброкомпенсирующая SoundGuard ВиброШайба 301194 |
1500 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Дюбели SoundGuard УН 6х50 (100 штук) 611315 |
400 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard УН 5х50 611330, 611295 |
225 руб. | 1.40 | 10 м2 | 0 | 0 руб. | |
|
Саморезы Soundguard XTN 3,9x33 611202 |
500 руб. | 17.00 | 10 м2 | 0 | 0 руб. | |
|
Саморезы Soundguard XTN 3,9x41 611203 |
600 руб. | 25.00 | 10 м2 | 0 | 0 руб. | |
|
Саморезы SoundGuard 4,2х13 (200 штук) 611241 |
300 руб. | 25.00 | 10 м2 | 0 | 0 руб. | |
|
Анкер-клин SoundGuard вкручиваемый 6х65 (50 штук) 611288 |
750 руб. | 2.60 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный SoundGuard Strong ПП 60/27 190500 |
255 руб. | 3.90 | 10 м2 | 0 | 0 руб. | |
|
Профиль потолочный направляющий SoundGuard Strong ППН 27/28 190600 |
190 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
|

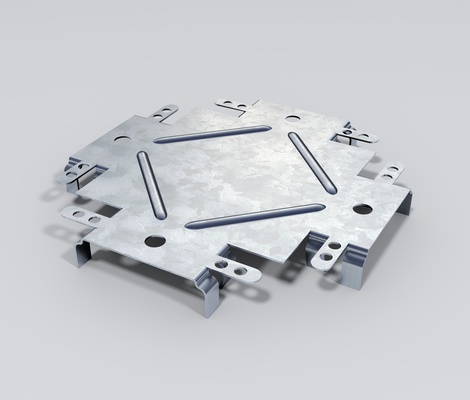

Соединитель профилей SoundGuard одноуровневый Краб для ПП 60/27 190700 |
35 руб. | 4.00 | 10 м2 | 0 | 0 руб. | |
|
Удлинитель профилей SoundGuard для ПП 60/27 (ОС) 190900 |
20 руб. | 1.10 | 10 м2 | 0 | 0 руб. | |
| Итого Материалы SoundGuard: 16264 руб. | |||||||
|
Итого (при площади звукоизоляции
10 м2):
16264 руб.
Цена за 1 м2: 1626 руб. |
|||||||

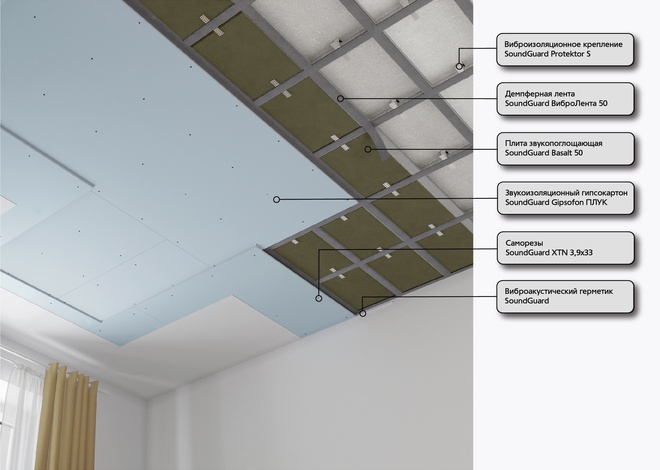

К плите перекрытия с помощью виброподвесов
SoundGuard Protector S крепится металлический каркас из профилей SoundGuard Strong. Места соприкосновения профилей с ограждающими конструкциями и звукоизоляционными листовыми материалами проклеиваются демпферной лентой SoundGuard ВиброЛента. Внутреннее пространство каркаса заполняется звукопоглощающей плитой SoundGuard Basalt. Финишным слоем системы является два листа звукоизоляционного гипсокартона Gipsofon .
Индекс изоляции воздушного шума стены совместно с системой:
| На ж/б полнотелой плите перекрытия толщиной 140 мм: | На ж/б полнотелой плите перекрытия толщиной 180 мм |
| Rw = 63 дБ | Rw = 66 дБ |
Индекс дополнительной звукоизоляции ΔRw ≤ 12 дБ
СИСТЕМА ЗАЩИЩАЕТ ОТ ЩУМА:
Плюсы:
- Не требуется выравнивание потолка.
- Защищает от воздушного и ударного шумов.
Минусы:
- Для крепления тяжелых предметов нужно заранее устанавливать закладные детали.
- Не рекомендуется применение встраиваемых светильников и скрытых карнизов.
Примечание: Данный тип крепежа предусмотрен для фиксации виброкомпенсирующих шайб. Окончательный способ крепления определяется на месте монтажа исходя из материала перекрытия, их толщины и конструктивных особенностей.
Виброизоляционные подвесы следует монтировать только на металлические крепежные элементы. Длина и тип крепежа определяются исходя из толщины применяемых виброизоляционных подвесов в системе, а также состава и конструктивных особенностей основания.
